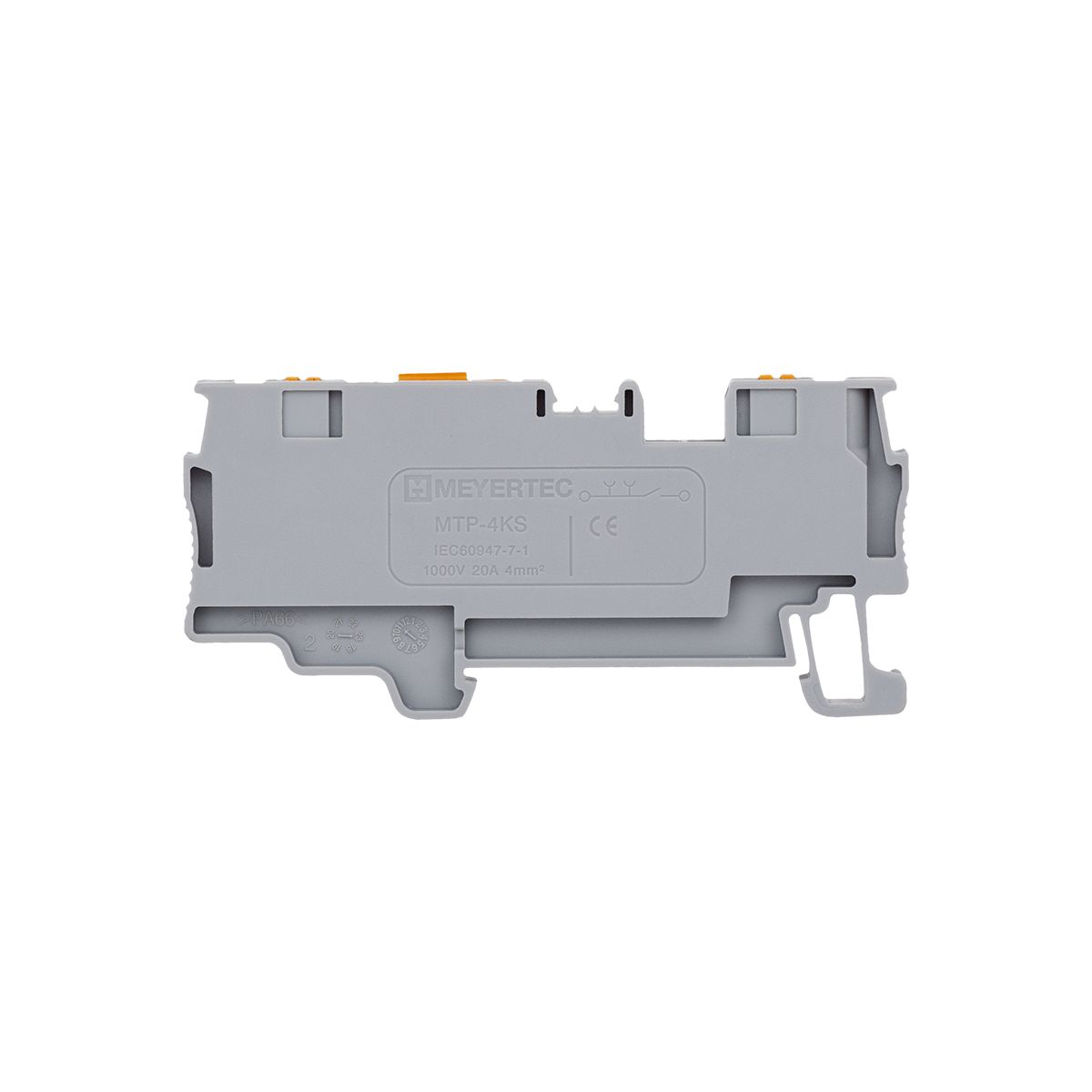

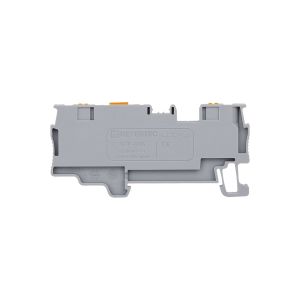

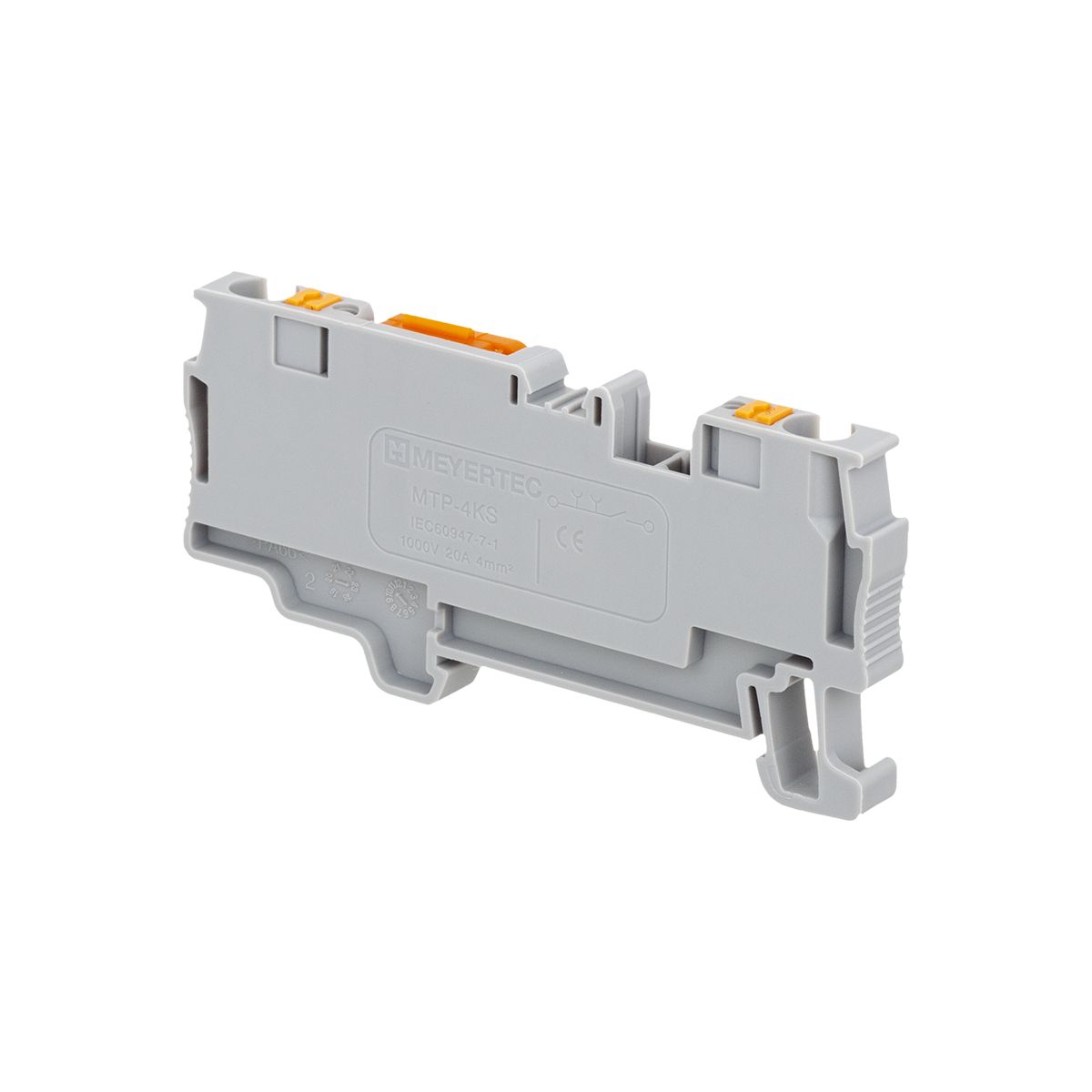

Клемма push-in с ножевым размыкателем, 4 мм²

Каталог / Клеммы на DIN-рейку

– 3 %

306,00 ₽ 296,82 ₽

Бесплатная доставка от 10 000 руб.

Характеристики товара

Ед.измерения:

шт

Описание
Характеристики
Файлы
Упаковка

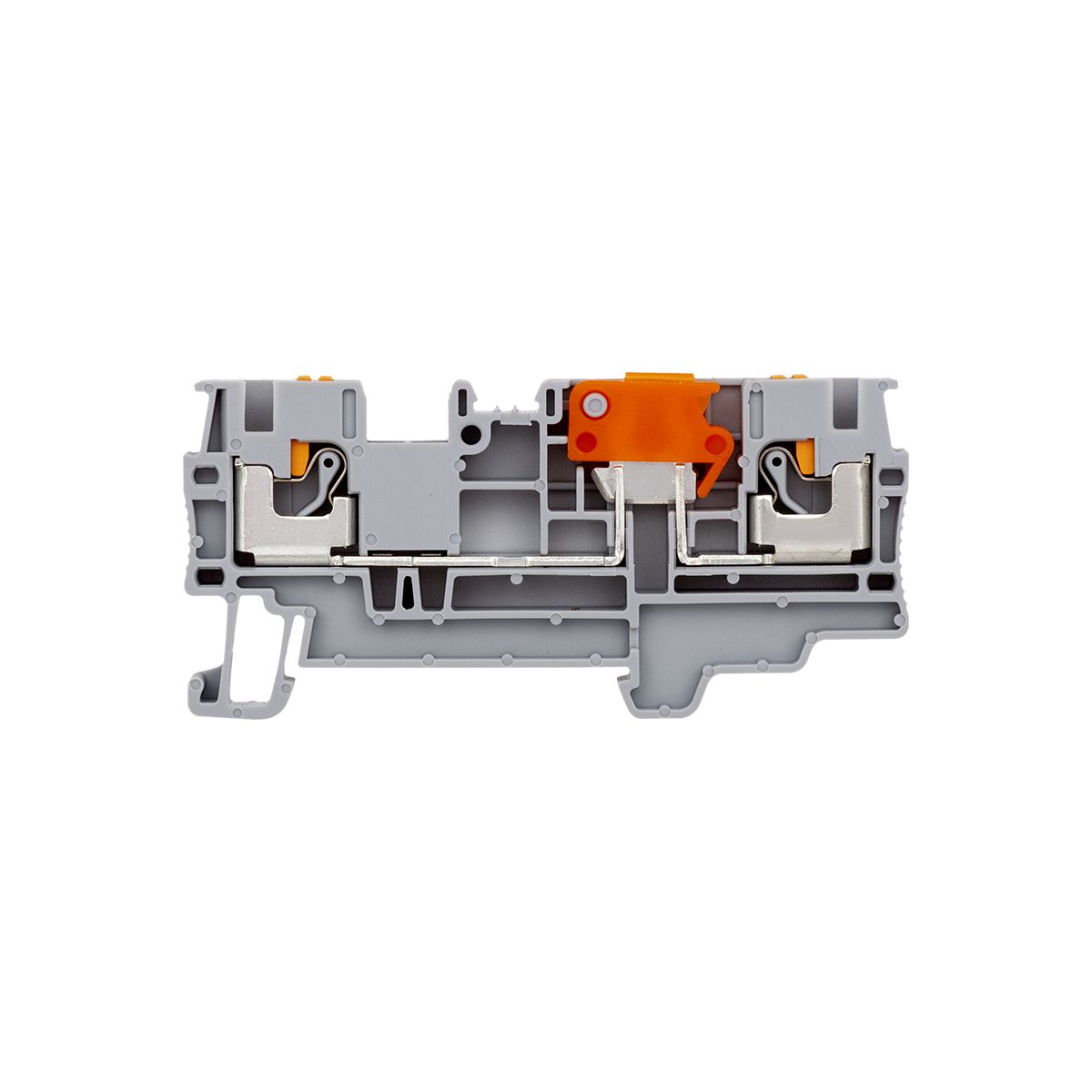

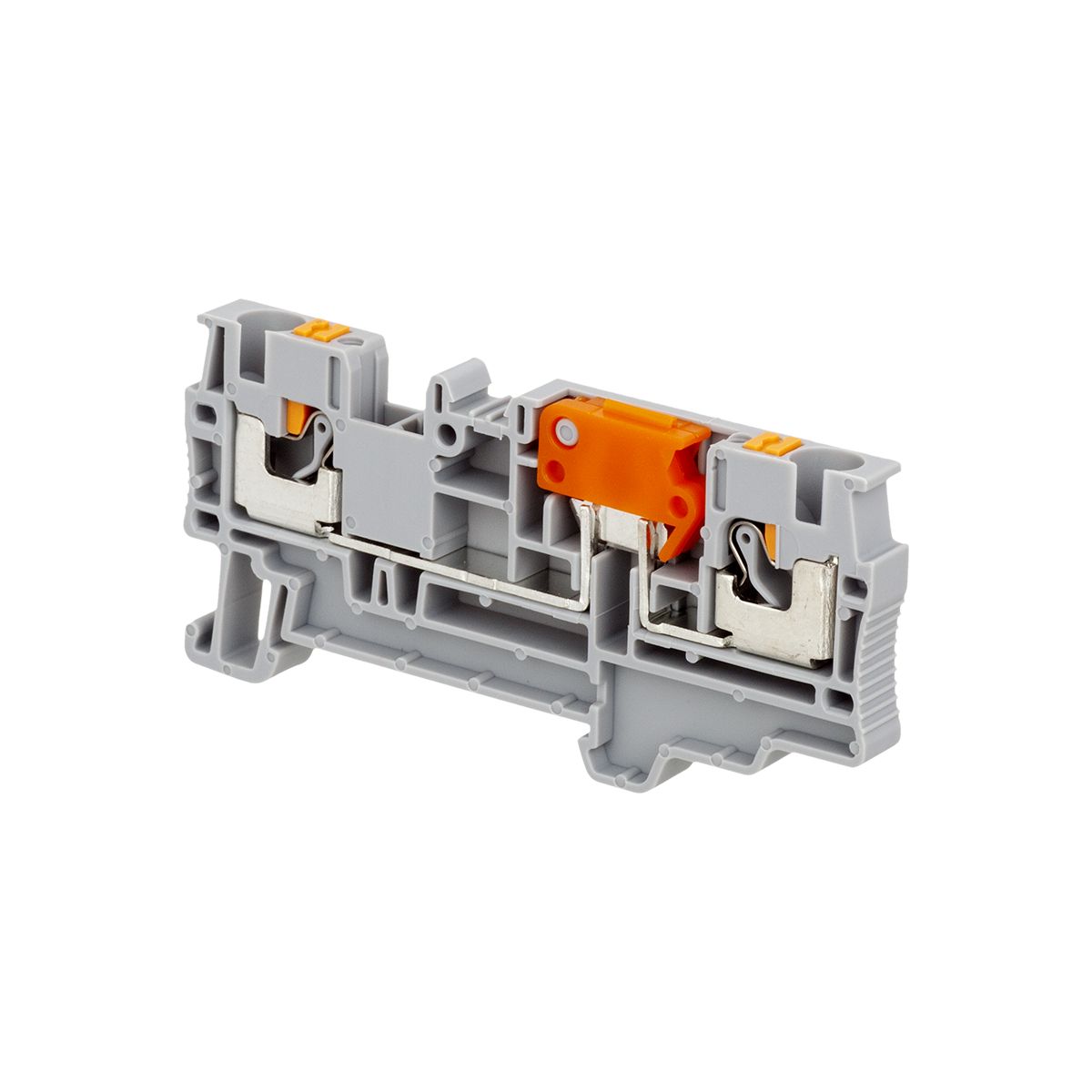

Клеммы push-in MTP-4KS с ножевым размыкателем применяются в цепях для оперативного и безопасного отключения нагрузки во время отладки или измерений. Не требуется отключение проводников, достаточно поднять рычаг размыкателя.

Применение клемм c технологией push-in позволяет значительно сократить время монтажа – жесткие провода и проводники с кабельными наконечниками просто вставляются в контактную колодку, где зажимаются с помощью пружинного механизма. Для подключения гибкого провода, а также для извлечения проводников – необходимо нажать на кнопку.

Преимущества

Высокая скорость монтажа
Корпус клемм из негорючего пластика
Двойной ряд для установки перемычек

Параметр		Значение
Расчетное сечение	мм²	4
Номинальное напряжение	В	1000
Номинальный ток	А	20
Длина × Ширина × Высота	мм	73.1 x 6.2 x 36.5
Пиковое (импульсное) напряжение	кВ	8
Тип монтажа (DIN-рейка)		TH (TS) 35x7.5 TH (TS) 35x15
Подключение по стандарту		IEC 60947-7-1
Длина снятия изоляции	мм	10-12
Сечение жесткого провода	мм²	0.2…6
Сечение гибкого провода	мм²	0.2…4
Сечение гибкого провода с НШВИ	мм²	0.2…4
Материал изоляции		PA66
Температура эксплуатации		от -40 до +100 ℃

Сертификаты и декларации

Сертификат соответствия на клеммы на DIN-рейку MEYERTEC	Скачать
Отказное письмо на аксессуары для клемм	Скачать

Паспорта и руководства

Руководство по эксплуатации для push-in клемм MTP

Скачать

Чертежи и 3D модели

3D модель MTP-4KS	Скачать
Габаритный чертеж MTP-4KS	Скачать

Библиотека EPLAN

Библиотека EPLAN (клеммы на DIN-рейку)

Скачать

Размеры единицы, мм	73.1 x 6.2 x 36.5
Вес единицы, грамм	11,8
Индивидуальный штрих-код EAN13	4610095722303
Количество в групповой упаковке, шт.	14
Размеры групповой упаковки, мм	170 x 50 x 50
Вес групповой упаковки (брутто), грамм	190,2
Количество в транспортной упаковке, шт.	1120
Размеры транспортной упаковки, мм	560 x 380 x 240
Вес транспортной упаковки (брутто), грамм	16058
