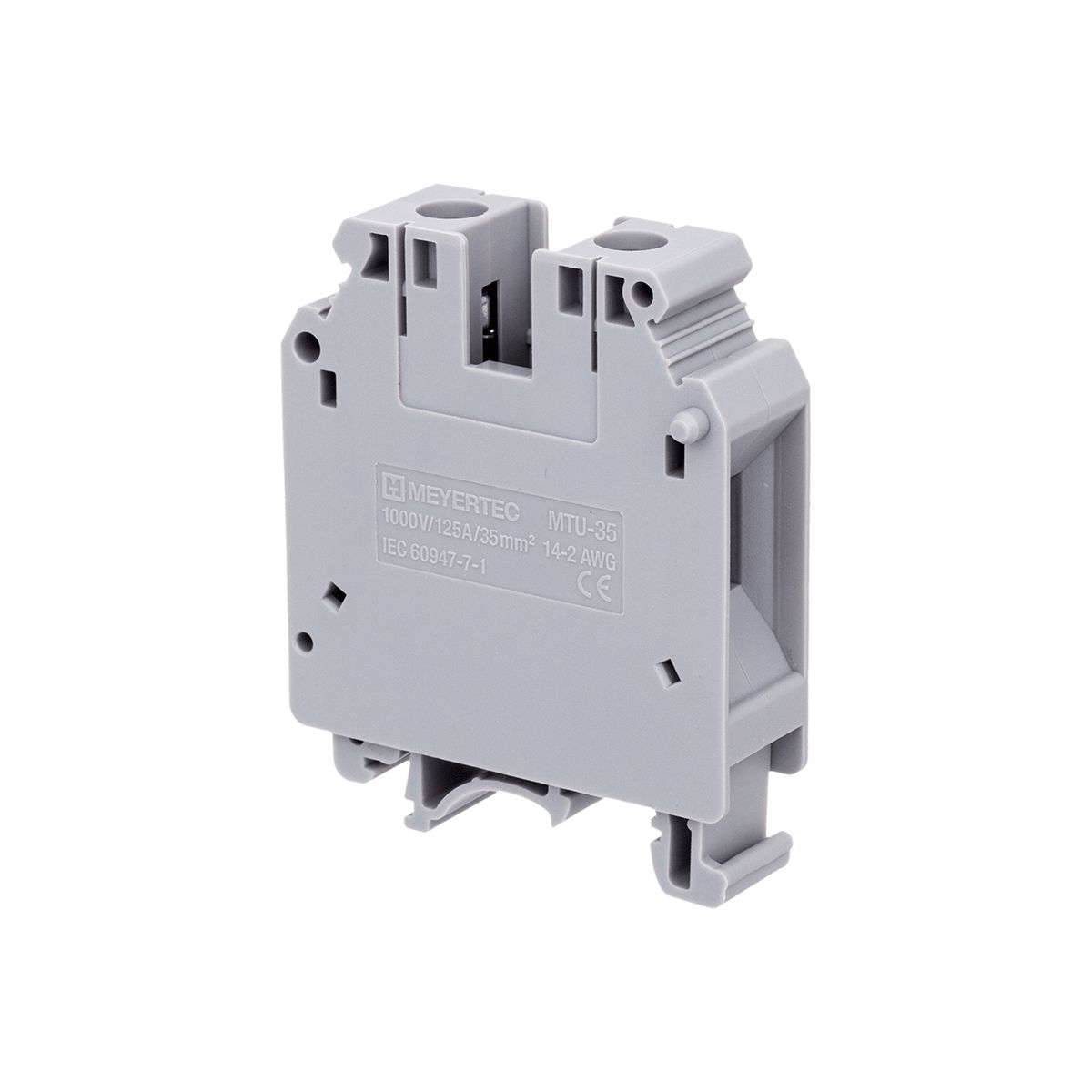

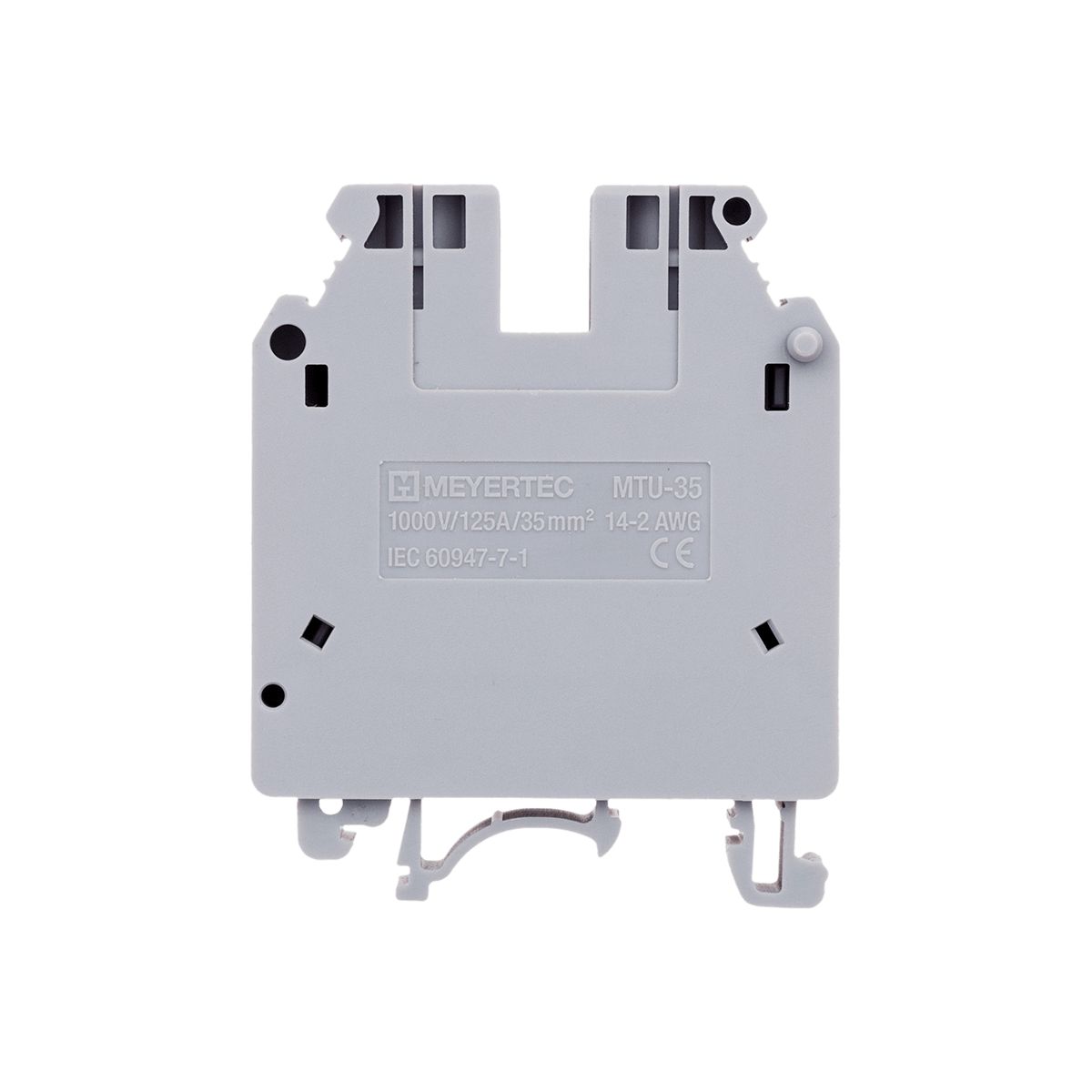

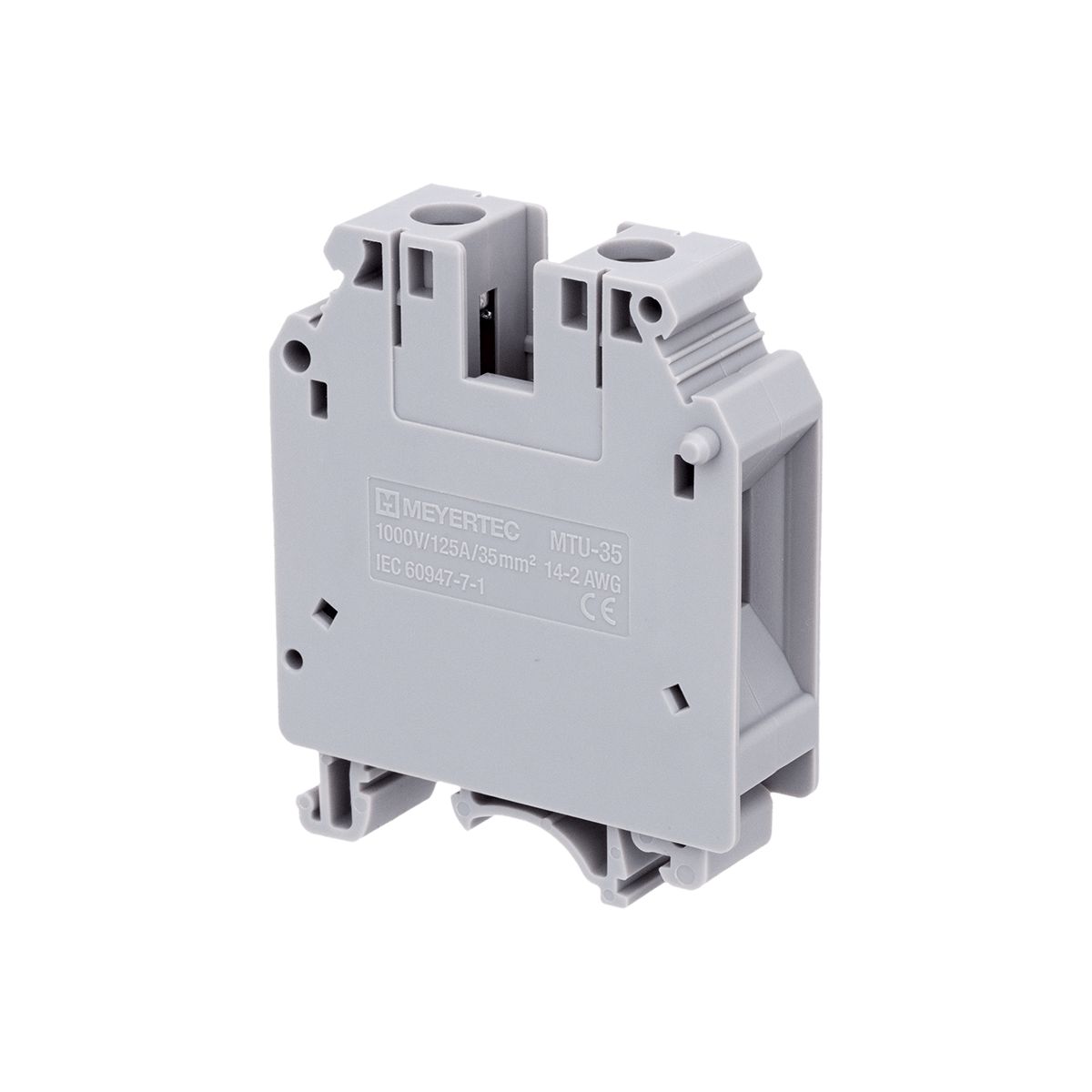

Клемма винтовая проходная, 35 мм², серая

Каталог / Клеммы на DIN-рейку

– 3 %

366,00 ₽ 355,02 ₽

Бесплатная доставка от 10 000 руб.

Характеристики товара

Ед.измерения:

шт

Описание
Характеристики
Файлы
Упаковка

Проходные винтовые клеммы MTU-35 предназначены для подключения проводников сечением 35 мм² при вводе в электротехнический шкаф, а также для распределения отводящих проводников (линий, фаз) внутри сборочного шкафа (щита). Встроенные винтовые зажимы позволяют достичь надёжного контакта для передачи электроэнергии.

Преимущества

Стальной винтовой механизм с антикоррозийным покрытием
Высокая электропроводность
Закрытая конструкция
Высокий момент затяжки
Корпус клемм из негорючего пластика

Параметр		Значение
Расчетное сечение	мм²	35
Номинальное напряжение	В	1000
Номинальный ток	А	125
Длина × Ширина × Высота	мм	50 x 15.2 x 61.3
Пиковое (импульсное) напряжение	кВ	8
Тип винтов		M6
Момент затяжки, мин/макс	Нм	3.2-3.7
Тип монтажа (DIN-рейка)		TH (TS) 35x7.5 TH (TS) 35x15 G 32x15
Подключение по стандарту		IEC 60947-7-1
Длина снятия изоляции	мм	16
Сечение жесткого провода	мм²	1.5…50
Сечение гибкого провода	мм²	1.5…35
Сечение гибкого провода с НШВИ	мм²	1.5…35
Материал изоляции		PA66
Температура эксплуатации		от -40 до +100 ℃

Сертификаты и декларации

Сертификат соответствия на клеммы на DIN-рейку MEYERTEC	Скачать
Отказное письмо на аксессуары для клемм	Скачать

Паспорта и руководства

Руководство по эксплуатации для винтовых клемм и аксессуаров MTU

Скачать

Чертежи и 3D модели

3D модель MTU-35	Скачать
Габаритный чертеж MTU-35	Скачать

Библиотека EPLAN

Библиотека EPLAN (клеммы на DIN-рейку)

Скачать

Размеры единицы, мм	50 x 15.2 x 62
Вес единицы, грамм	55,2
Индивидуальный штрих-код EAN13	4610095723140
Количество в групповой упаковке, шт.	8
Размеры групповой упаковки, мм	124 x 70 x 65
Вес групповой упаковки (брутто), грамм	470,3
Количество в транспортной упаковке, шт.	560
Размеры транспортной упаковки, мм	560 x 380 x 240
Вес транспортной упаковки (брутто), грамм	33763
