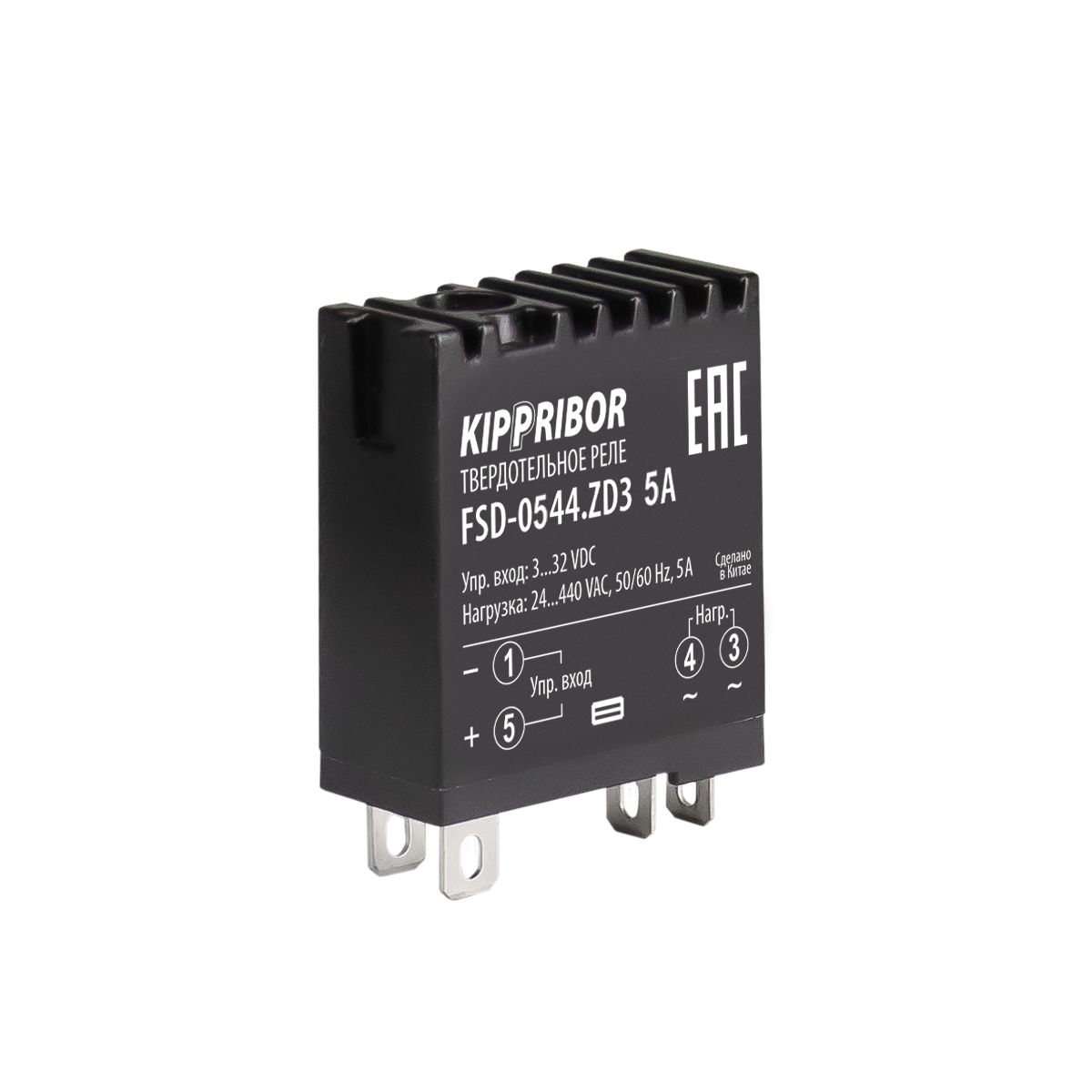

Компактные твердотельные реле серии FSD
Бесплатная доставка от 10 000 руб.
Компактные твердотельные реле KIPPRIBOR серии FSD предназначены для коммутации нагрузки резистивного и слабоиндуктивного типа в цепях постоянного и переменного тока. Используются для коммутации нагрузки и для развязки силовых и управляющих цепей в системах промышленной автоматики.
Преимущества компактных твердотельных реле KIPPRIBOR серии FSD:
- Ключи высокого класса по напряжению обеспечивают их устойчивость к высоковольтным всплескам питающей сети.
- Высокий эксплуатационный ресурс обеспечивается отсутствием подвижных частей ТТР.
- Небольшие габаритные размеры позволяют экономить монтажный объем шкафа.
- Бесшумная работа исключает акустический дискомфорт.
- Совместимость с промежуточными реле KIPPRIBOR серии MPR (при условии, что задействован только НО контакт).
- Модели с максимальным коммутируемым током 5 А выполнены в корпусе из алюминия для повышения эффективности отвода тепла.
Для монтажа следует использовать колодки KIPPRIBOR серии PYF-013BE/3.
Технические характеристики входных цепей
| Параметр | Значение | |
| Модель ТТР | FSD-xx44.ZD3 | FSD-xx20.DD3 |
| Тип управляющего сигнала | Дискретный | Дискретный |
| Диапазон напряжения управляющего сигнала | 3…32 VDC | 5…32 VDC |
| Напряжение гарантированного включения | ≥3 VDC | ≥5 VDC |
| Напряжение гарантированного выключения | ≤1 VDC | ≤1 VDC |
| Ток потребления цепи управления | ≤20 мА (±0,5 мА) | ≤20 мА (±0,5 мА) |
| Время включения | ≤10 мс при f =" 50 Гц | ≤5 мс |
| Время выключения | ≤10 мс при f =" 50 Гц | ≤5 мс |
| Максимальная частота переключения | ≤50 Гц при f =" 50 Гц | ≤100 Гц |
Технические характеристики выходных цепей
| Параметр | Значение | |
| Модель ТТР | FSD-xx44.ZD3 | FSD-xx20.DD3 |
| Номинальный ток ТТР | 1, 2, 3, 4, 5 А | 1, 2, 3, 4, 5 А |
| Вид коммутируемого тока | Переменный | Постоянный |
| Минимальный коммутируемый ток | 0,1 А | 0,02 А |
| Максимальный коммутируемый ток | 1, 2, 3, 4, 5 А | 1, 2, 3, 4, 5 А |
| Ток утечки в закрытом состоянии | ≤10 мА | ≤5 мА |
| Скорость нарастания тока (di/dt) | 50 А/мкс | - |
| Диапазон напряжения питания нагрузки | 24…440 VAC | 12…200 VDC |
| Частота источника питания нагрузки | 50 Гц | - |
| Максимальное пиковое напряжение | 900 VAC | 400 VDC |
| Электрическая прочность изоляции | 2500 VAC (1 минута) | 2500 VAC (1 минута) |
| Сопротивление изоляции | 500 МОм (при 500 VDC) | 500 МОм (при 500 VDC) |
Общие технические характеристики твердотельных реле серии FSD
| Параметр | Значение |
| Температура эксплуатации | -30…+70°С |
| Охлаждение | Естественное без установки на радиатор |
| Материал корпуса | Пластик (модификации с максимальным током нагрузки 1…4 А) Металл (модификации с максимальным током нагрузки 5 А) |
| Индикация наличия управляющего сигнала | Есть (только в модификациях с максимальным током нагрузки 5 А) |
| Тип монтажа | Монтаж в розетку PYF-013 |
| Масса | ≤18 г (модификации с максимальным током нагрузки 1…4 А) ≤24 г (модификации с максимальным током нагрузки 5 А) |
