Модульное реле контроля фаз, 2хSPDT, 8A, 220...459V

Каталог / Промежуточные и твердотельные реле

– 3 %

3 600,00 ₽ 3 492,00 ₽

Бесплатная доставка от 10 000 руб.

Характеристики товара

Ед.измерения:

шт

Описание
Характеристики
Файлы

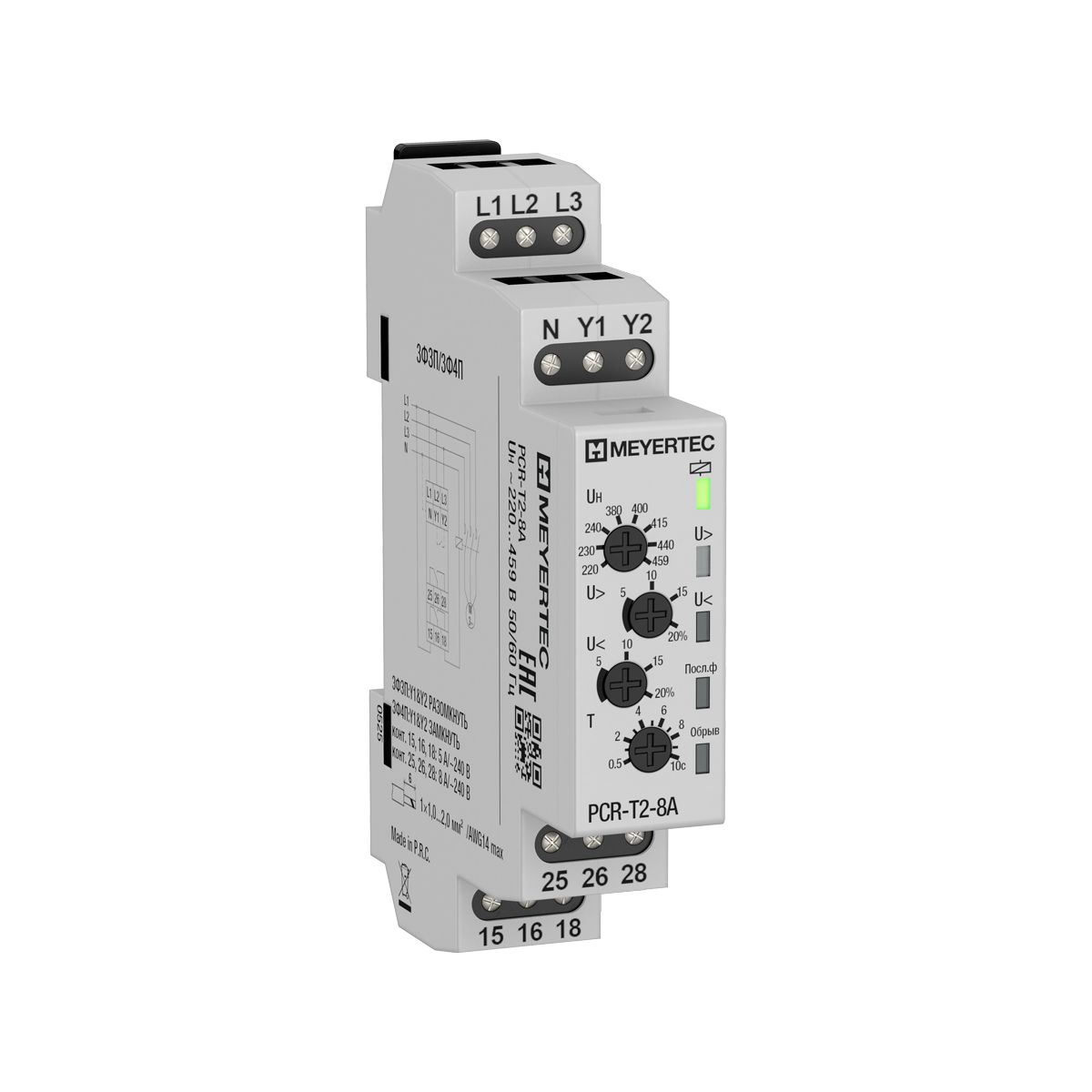

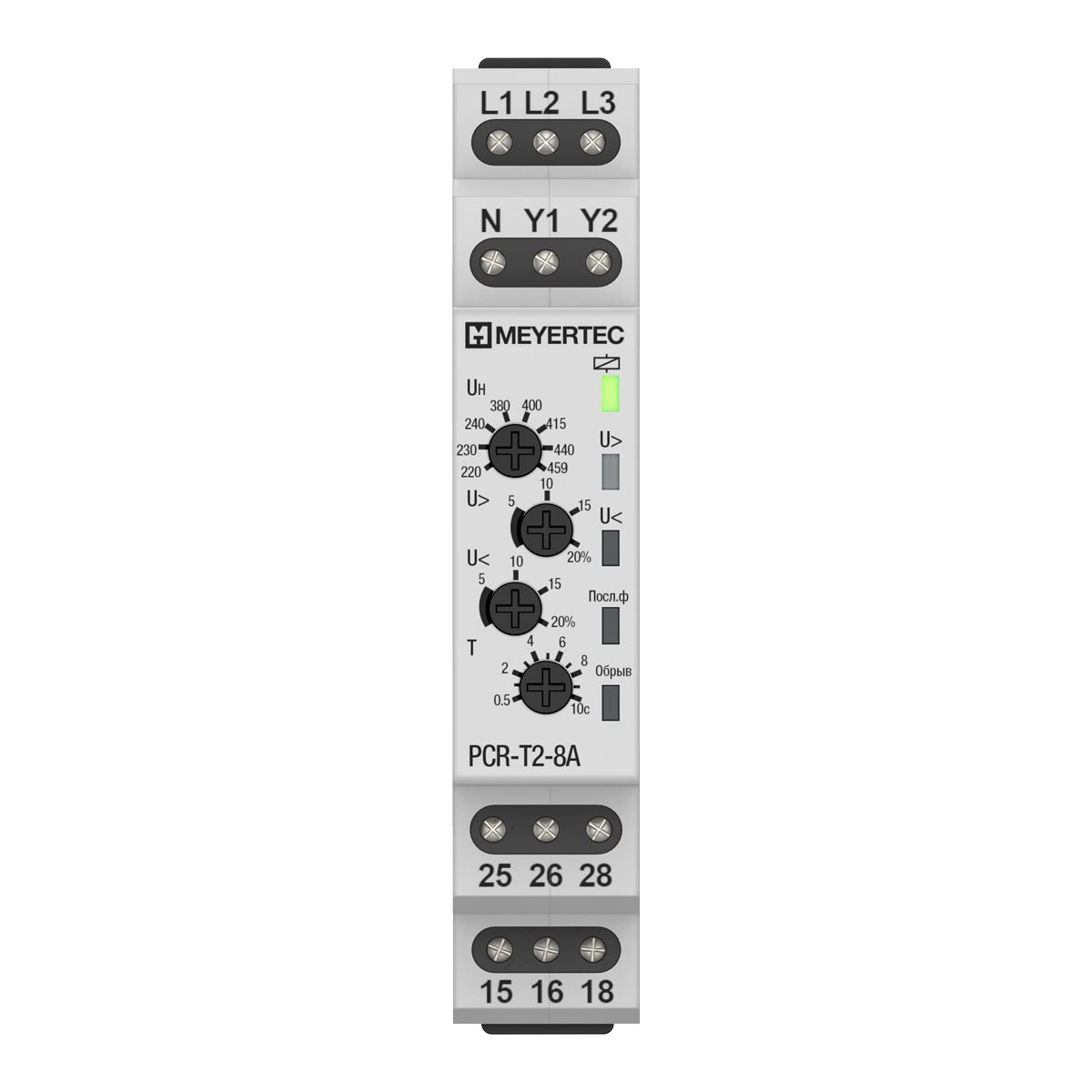

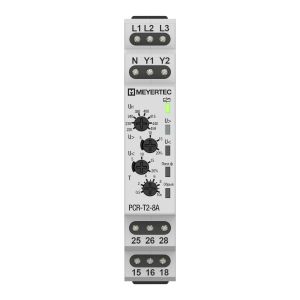

Модульное реле контроля фаз MEYERTEC PCR предназначено для надёжного контроля параметров трёхфазной сети до 1000 В.

Устройство отслеживает обрыв, перекос и чередование фаз, наличие нейтрали, а также уровни перенапряжения и провала напряжения с заданной выдержкой времени срабатывания. При выявлении отклонений реле автоматически отключает нагрузку, предотвращая повреждение оборудования.

Применяется для защиты трехфазных электродвигателей и другого промышленного электрооборудования, снижает риски аварий и сокращает расходы на ремонт.

Преимущества

Универсальное подключение - одна модель реле подходит для 3- и 4-проводных сетей, упрощая подбор и монтаж.
Отдельная индикация аварий - каждый тип аварии отображается отдельным светодиодом с переменным свечением — для быстрой диагностики.
Выдержка времени срабатывания - защищает от кратковременных помех и ложных срабатываний за счёт заданной задержки.
Контроль обрыва нейтрали - обеспечивает дополнительную защиту при обрыве нулевого проводника.
Компактный корпус - экономит место в шкафу управления — удобно для модернизации и нового монтажа.

Питание

	PCR-T2-8A
Количество (тип) контактных групп реле	2 (SPDT)
Нагрузочная способность выходных контактов реле	8 А / ~240 В
Номинальные значения линейных напряжений трехфазной сети (Uн)*	220, 230, 240, 380, 400, 415, 440, 459 В
Диапазон фазных напряжений	127...254 В
Частота питающей сети	47...63 Гц
Потребляемая мощность, не более	3 Вт

* Значение задается с помощью элемента управления на передней панели реле

Защита

Диапазон установки порога включения защиты по перенапряжению (U>)*	5...20 % Uн
Диапазон установки порога включения защиты по пониженному напряжению (U<)*	5...20 % Uн
Пороговое значение срабатывания защиты по перекосу фаз	10 %
Гистерезис	10 В
Время включения после подачи питания, не более	3 с
Время задержки включения защиты (Tвкл) по перенапряжению*	0,5...10 с
Время задержки включения защиты (Tвкл) по пониженному напряжению*	0,5...10 с
Время задержки включения защиты (Tвкл) по перекосу фаз*	0,5...10 с
Время задержки включения защиты (Tвкл) при обрыве фазы или нейтрали и неверной последовательности подключения фаз, не более	0,5 с
Время задержки выключения защиты (Твыкл), не более	3 с
Погрешность установки пороговых значений, не более	±10 % от диапазона установки
Ошибка повторяемости, не более	2 %

* Значение задается с помощью элемента управления на передней панели реле

Безопасность и ЭМС

Категория перенапряжения по ГОСТ IEC 61204-7	III
Степень загрязнения по ГОСТ Р 50030.1	2
Электрическая прочность изоляции между цепями питания и контактами реле	2000 В

Условия эксплуатации

Рабочий диапазон температур окружающей среды	–20...+55 °С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	не более 80 %

Общие сведения

Срок эксплуатации	10 лет
Срок гарантийного обслуживания	2 года
Механический ресурс, не менее	1×10⁷ циклов
Электрический ресурс, не менее	1×10⁵ циклов
Максимальное сечение проводов, подключаемых к клеммам групп контактов SPDT	2,0 мм²/ 14 AWG
Максимальное сечение проводов, подключаемых к клеммам L1, L2, L3, N, Y1, Y2	2,5 мм²
Способ монтажа	DIN-рейка, 35 мм
Масса, не более	75 г
