МВ110-хАС модули аналогового ввода с быстрыми входами (AI)

Каталог / Программируемые устройства / Модули ввода/вывода

– 3 %

16 560,00 ₽ 16 063,20 ₽

Бесплатная доставка от 10 000 руб.

Описание
Характеристики
Файлы

Модули предназначены для измерения унифицированных аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.

Коммуникационные возможности
Интерфейс	RS-485
Поддерживаемые протоколы	Modbus RTU Modbus ASCII ОВЕН DCON
Скорость обмена по RS-485	2400…115200 бит/с

Особенности

Индивидуальная конфигурация для каждого входа
Диагностика состояния подключенных аналоговых датчиков
Автоматическое определение протокола (только для МВ110-8АС)
Съемные клеммники с невыпадающими винтами
Универсальное питание (=24 В или ~230 В) (только для МВ110-2АС)
Обновление встроенного программного обеспечения по RS-485
Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

Конфигурирование

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор Мx110».

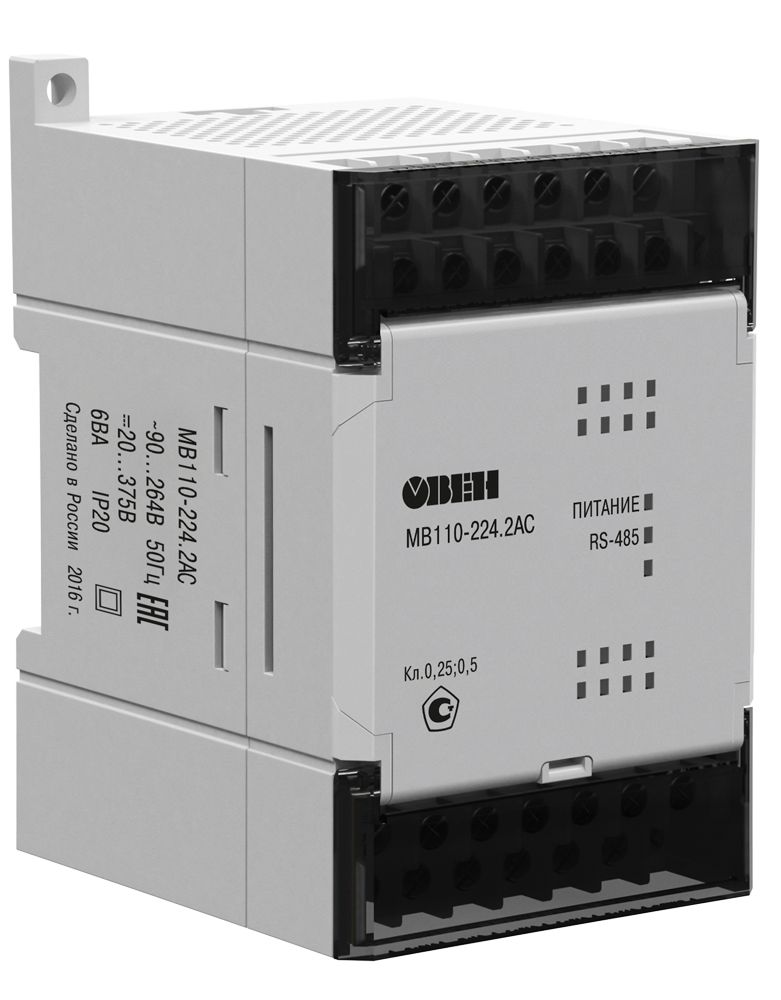

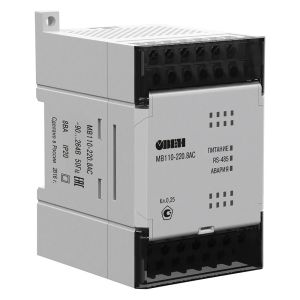

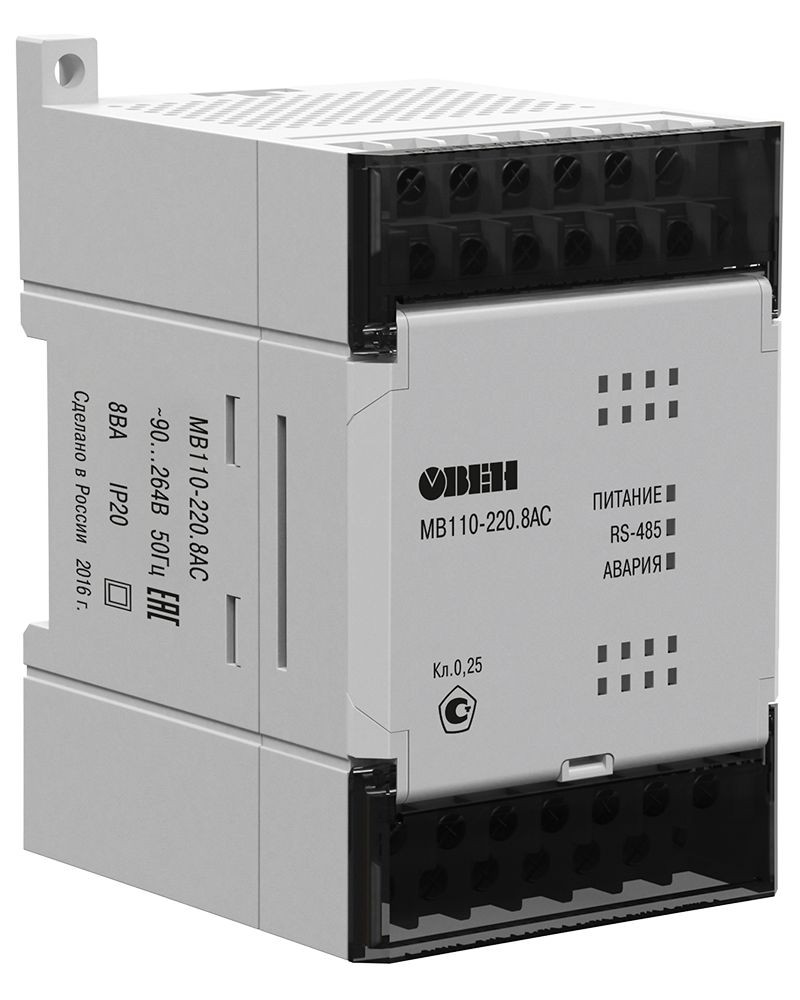

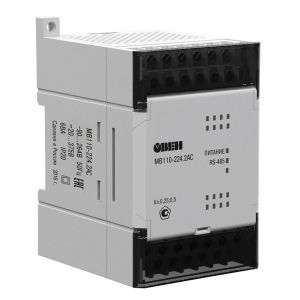

Модификация		МВ110-224.2АС	МВ110-24/220.8АС

Входы
Количество входов		2 AI	8 AI
Типы поддерживаемых сигналов		унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…10 В
Характеристики аналоговых входов (AI)
Предел основной приведенной погрешности		±0,25%
Разрядность АЦП		10 бит
Время опроса одного входа		не более 5 мс ±2 %
Входное сопротивление для унифицированных сигналов	тока 0(4)…20 мА	130…250 Ом
	тока 0…5 мА	130…500 Ом
	напряжения 0…10 В	не менее 200 кОм
Внешний резистор для измерения тока		не требуется
Питание
Тип питания		универсальное ~230 В/=24 В	зависит от модификации

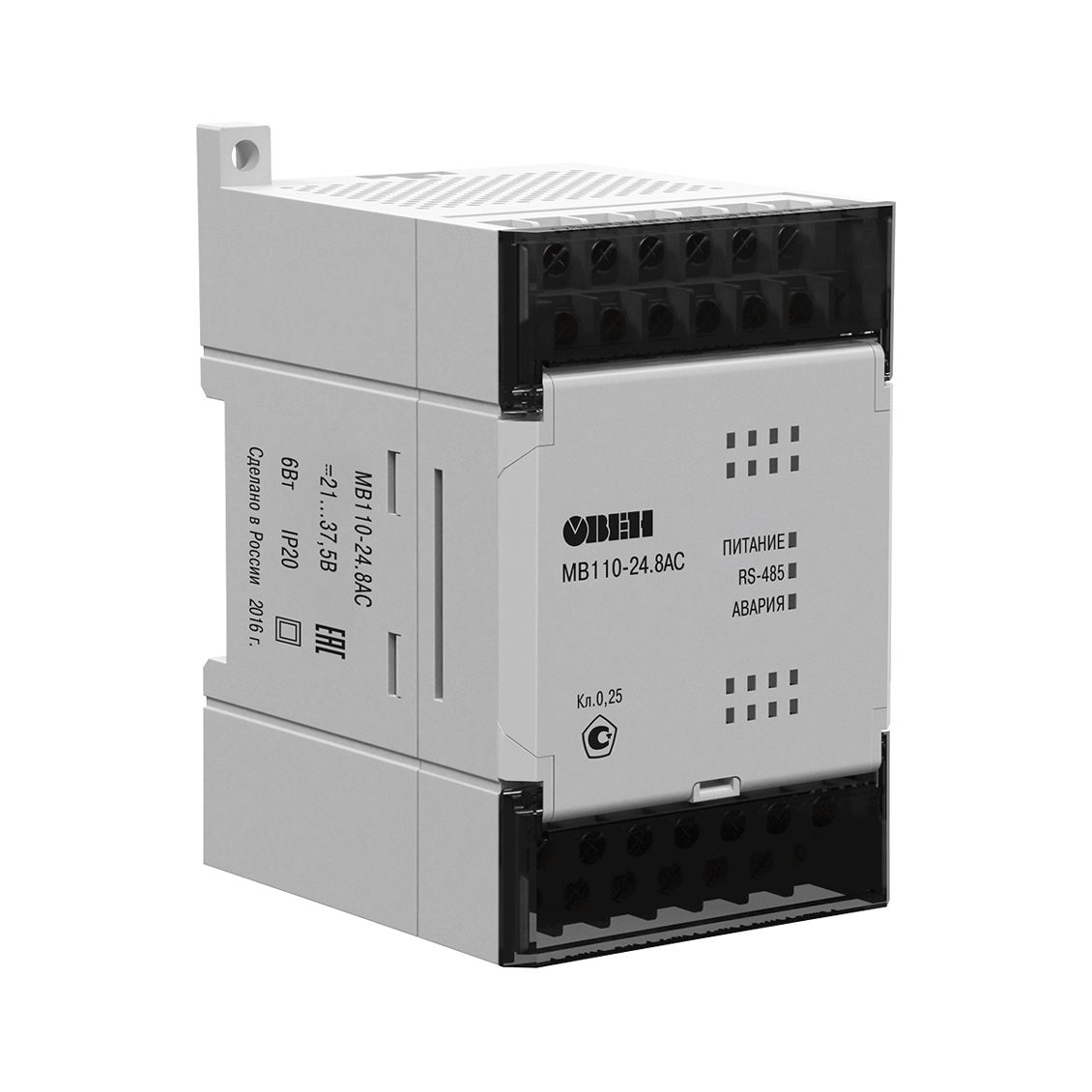

Напряжение питания		переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В)	МВ110-220.8АС: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц МВ110-24.8АС: =18…30 В (номинальное =24 В)
Потребляемая мощность		не более 6 ВА	не более 8 ВА
Напряжение встроенного источника питания		=24 ±3 В	=24 ±3 В (только для модификации МВ110-220.8АС)
Ток встроенного источника питания		не более 180 мА	не более 180 мА
Конструктивное исполнение
Габаритные размеры		(63×110×75) ±1 мм
Степень защиты		IP20
Монтаж		на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха		-10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)		не более 80 %
Комплектность
Модуль		1 шт.
Паспорт / Гарантийный талон		1 экз.
Краткое руководство по эксплуатации		1 экз.
