ПДУ-Н поплавковые сигнализаторы уровня с наружным монтажом

Поплавковые датчики уровняОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей.ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости в различных резервуарах для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости.

Среда применения

Жидкие среды: вода, растворы, светлые нефтепродукты и иные жидкие среды, в том числе и агрессивные, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.

Отличительные особенности

• Сигнализация от 1 до 2 уровней жидкости.
• Длина штока от 100 мм до 3 метров.

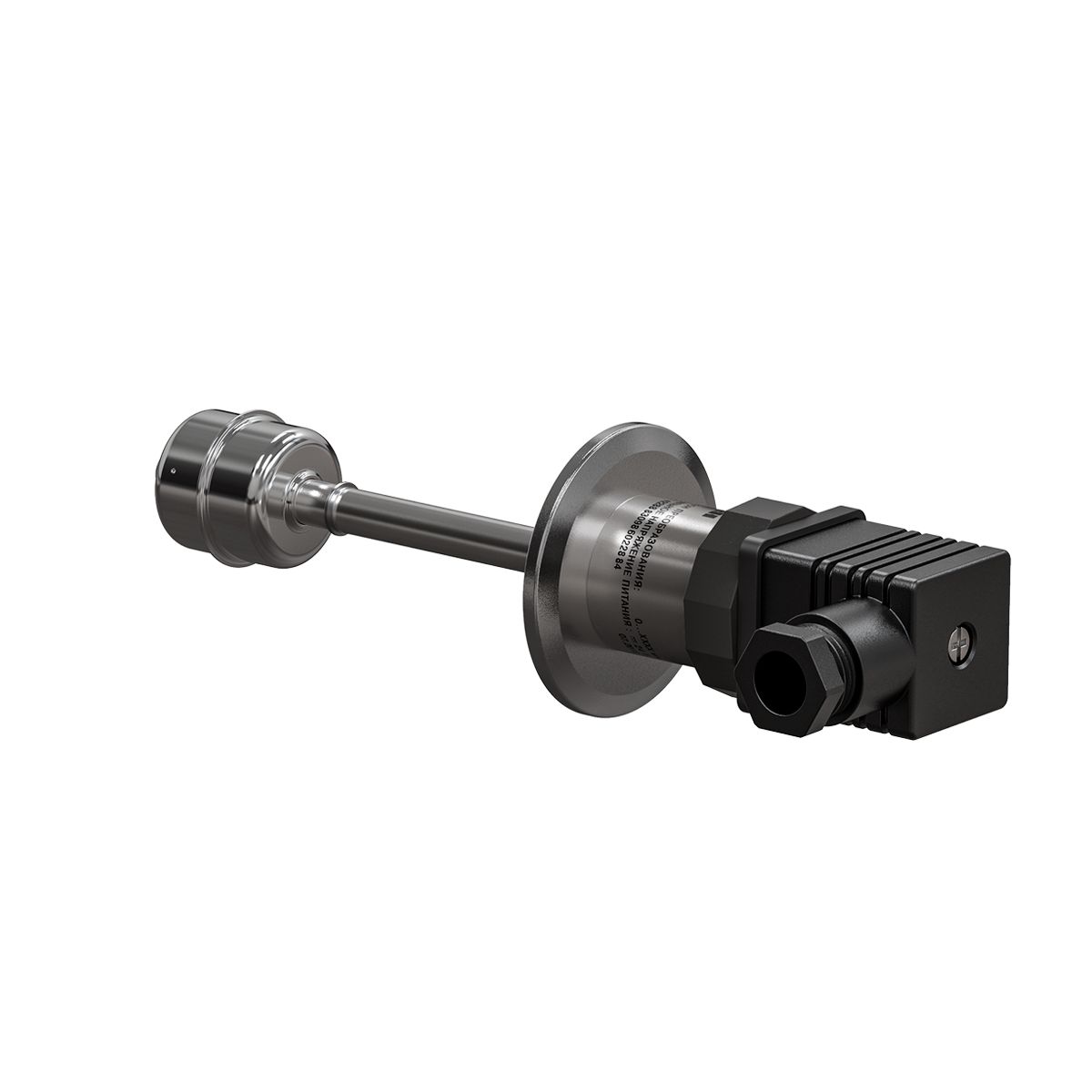

• Присоединение: G1, G2; CLAMP в соответствии с DIN 43650 А (DN = 40, 65, 80, 100 мм).
• Устойчивы к пене и пузырькам.

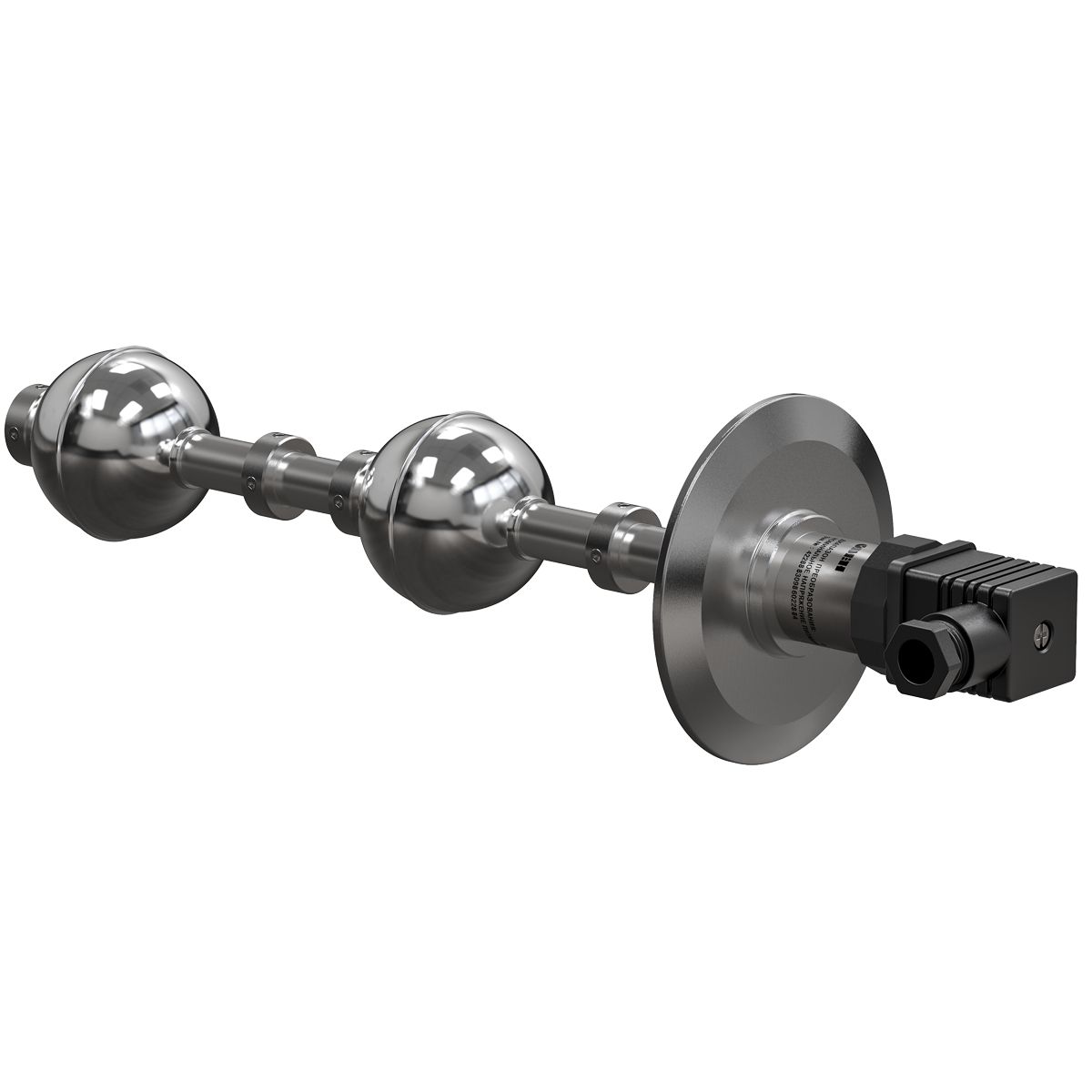

• Подходят для работы с вязкими жидкостями (ПДУ-3Н).
• Материал рабочей части датчика: сталь 12Х18Н10Т и AISI 316L.

ОВЕН ПДУ-Н снабжены электрическим разъемом стандарта DIN 43650 A.

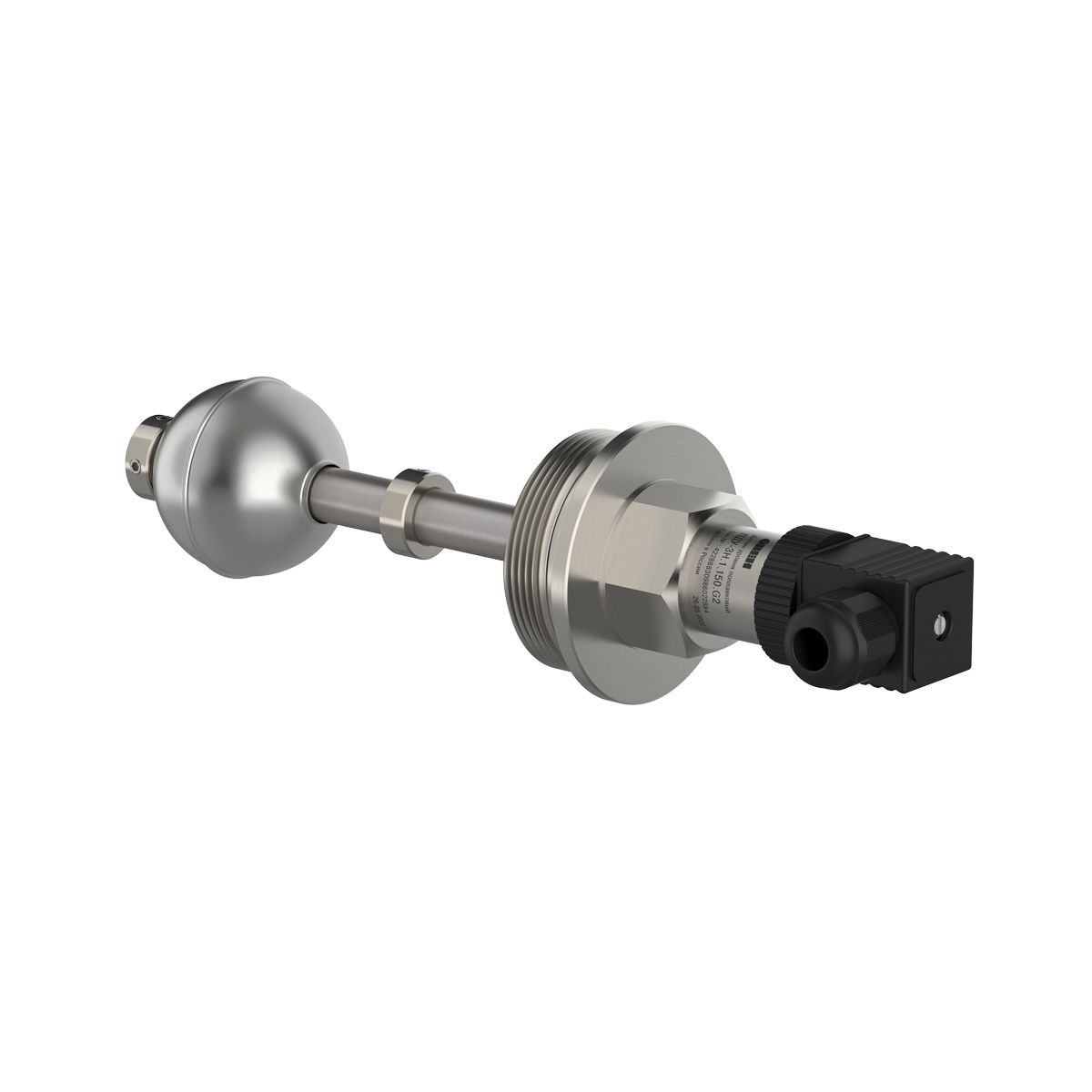

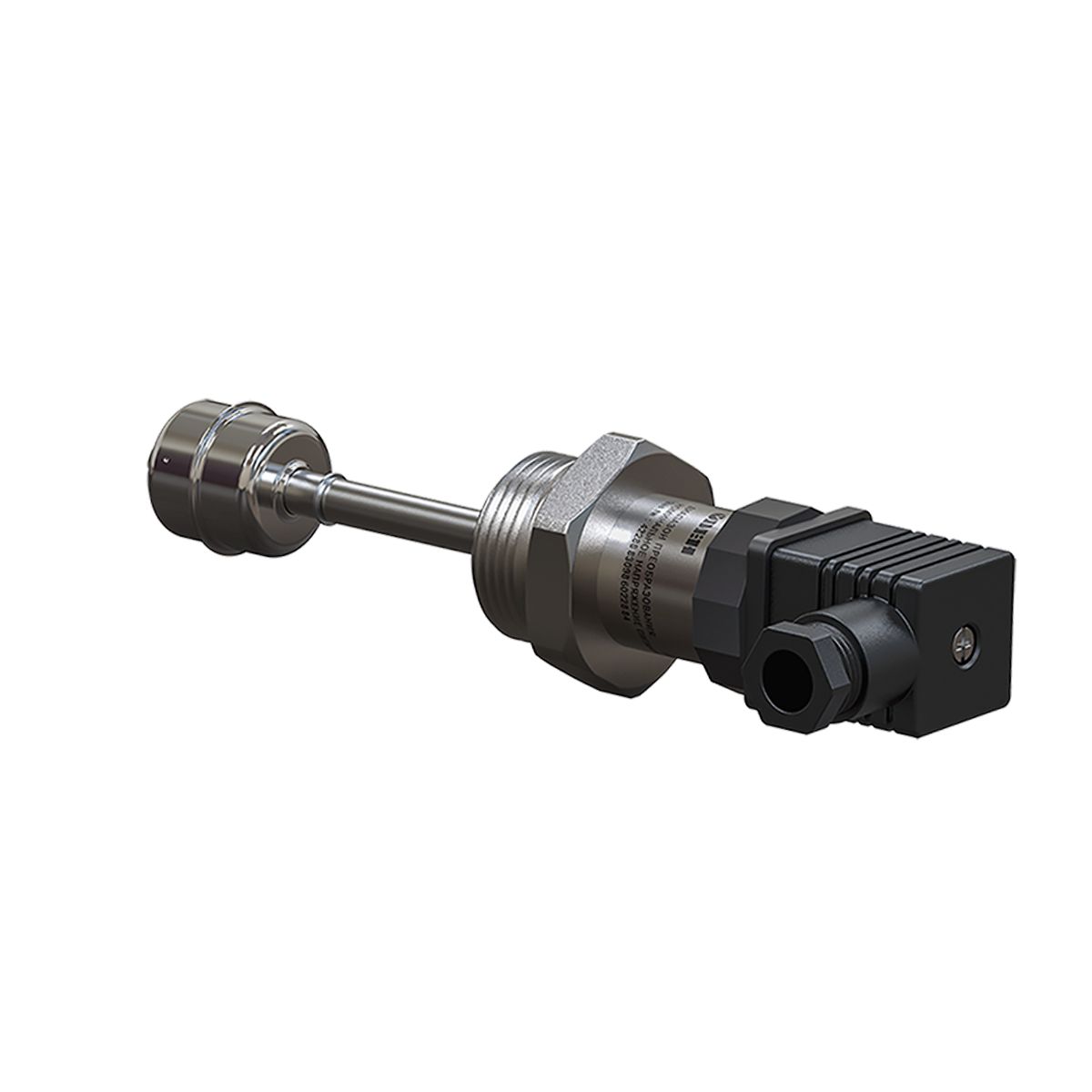

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-2Н, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3Н.

Модификации одноуровневых датчиков

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

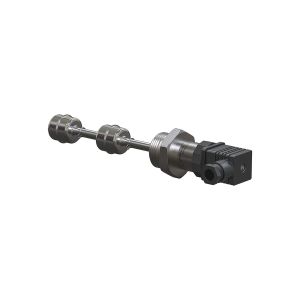

Модификации двухуровневых датчиков

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Поплавковые датчики с наружным монтажом монтируются в крышку резервуара (рис. 1).

Рис. 1. Варианты крепления датчика уровня ПДУ

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ОВЕН ПДУ показаны на рис. 2.

а) ПДУ с нормально-замкнутым контактом

б) ПДУ с нормально-разомкнутым контактом

Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня

Применение датчиков уровня ОВЕН ПДУ

Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в различных вязких или невязких жидких средах, в том числе и агрессивных, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.

ОВЕН ПДУ используются для контроля уровня сточных вод; контроля уровня жидкости в транспортных средствах, например, контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.
